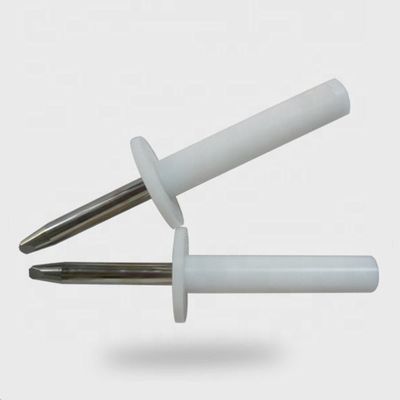

Proba de las huellas del dedo de acero inoxidable de nylon 11 del IEC 61032
Detalles del producto
| Materiales: | Acero inoxidable de nylon | Longitud nodular del finger: | 80 mm |
|---|---|---|---|
| Diámetro nodular del finger: | 12 mm | Diámetro de la presa: | 50 mm |
| grueso del Presa-tablero: | 5 mm | Estándar: | IEC61032-Probe 11-Figure 7 |
| Resaltar: | prueba de la sonda del dedo 11,C.E.C. 61032 Proba con el dedo |
||
Descripción del producto
Descripción del producto
El dedo de ensayo rígido es una sonda de ensayo de precisión fabricada de acuerdo con la figura 7 (figura 7) de la norma IEC 61032 (sonda de ensayo 11) y se utiliza para simular un dedo humano.También es utilizado por las normas de la IEC 60335., IRAM 4220-1 y en la mayoría de las normas relacionadas con la verificación de la accesibilidad a las piezas activas.
Aplicación
1La parte de la articulación de la sonda de dedo de prueba estándar no puede tocar las partes activas o estar cerca de las partes peligrosas, y la placa de deflector de 50 mm a 20 mm no puede entrar.
2En el ensayo de prevención de descargas eléctricas, se necesitan cables, dispositivos de alimentación e iluminación.
3Ambas juntas deberán permitir el movimiento en el mismo plano y en la misma dirección a través de un ángulo de 90° con una tolerancia de 0° a +10°.
Parámetros técnicos
|
longitud del dedo nodular |
80 mm |
|
Diámetro del dedo nodular |
12 mm |
|
Diámetro del tablero |
50 mm |
|
espesor del tablero de presa |
5 mm |
|
El material |
delrin y acero inoxidable |
NOTA 1:El uso de la solución de pin y ranura es sólo una de las aproximaciones posibles para limitar el ángulo de flexión a 90°.Las dimensiones y tolerancias de estos detalles no se indican en el dibujo.El diseño debe garantizar un ángulo de flexión de 90° con una tolerancia de 0° a + 10°.
NOTA 2: Las dimensiones entre paréntesis son únicamente de carácter informativo.
NOTA 3: El dedo de ensayo se toma de la IEC 60950-1, figura 2A. Este dedo de ensayo se basa en la IEC 6103216), figura 2, sonda de ensayo B. En algunos casos, las tolerancias son diferentes.
