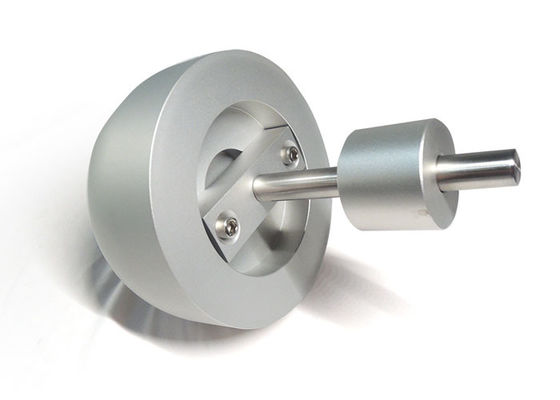

ISO 8124-4 Cabeza de impacto de aleación de aluminio de elementos oscilantes sin acelerómetro

ISO 8124-4 Cabeza de impacto de elementos de oscilación (sin acelerómetro)

Información sobre el producto

Masa de ensayo, compuesta por una esfera o semisfera de aluminio de radio 80 mm ± 3 mm y una masa total
(incluido el acelerómetro) de 4,6 kg ± 0,05 kg.
el acelerómetro deberá ser homogéneo y libre de huecos; los cables conectados al acelerómetro deberán
Se colocará de tal manera que el efecto sobre la masa de la masa de ensayo sea mínimo.

Norma de ensayo
ISO 8124-4 6.4.1

Procedimiento

Se ensamblará e instalará el elemento oscilante a ensayar de conformidad con las instrucciones del fabricante.
Suspender el columpio con los medios de suspensión que se han suministrado con el columpio y al máximo
Si las cuerdas o cables son el medio de suspensión, es posible que deba estirarse en
Si es necesario, aplicar una carga de, por ejemplo,
5 kg al extremo de cada cuerda o cable y dejarlo durante 6 horas o hasta que las cuerdas o cables hayan sido enderezados.
Se ajustarán todas las partes del dispositivo de modo que las cadenas de suspensión de la masa de ensayo sean paralelas a los medios de
Suspensión para el elemento oscilante.
Suspender y ajustar la masa de ensayo de modo que el punto de contacto del elemento de oscilación y el centro del ensayo
Las cadenas de ensayo deberán estar situadas en el mismo plano horizontal que el centro de gravedad de la masa de ensayo.
que la masa no esté torcida y que la masa de ensayo esté suspendida en línea vertical.
Colocar una marca de índice en el lado de los elementos de oscilación que se sostienen con cadenas, cuerdas, cables u otros
elementos de suspensión no rígidos. La marca de indice puede estar en cualquier parte del elemento suspendido que esté
inmediatamente por debajo del punto de pivote en la posición de reposo libre.
Los elementos de oscilación que estén sostenidos por cadenas, cuerdas, cables u otros elementos de suspensión no rígidos deberán estar
levantado a lo largo de su arco de viaje hasta la proyección de vista lateral de una línea recta a través del punto de pivote e índice
la marca forma un ángulo de 60° ± 1° con la vertical. Una vez que el elemento suspendido se eleva a la posición de ensayo,
La posición del miembro suspendido se ajusta a:
Determinar la curvatura que proporciona una trayectoria estable.
