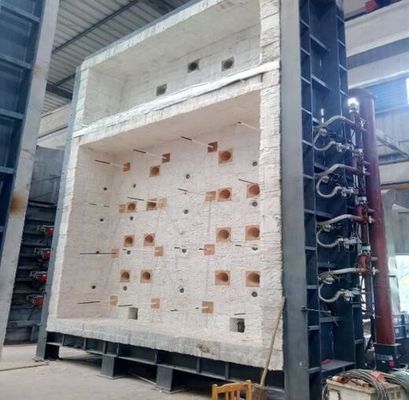

Equipo de ensayo de inflamabilidad ISO 3008-2007 Horno de ensayo de combustión vertical

Equipo de ensayo de inflamabilidad ISO 3008-2007 Horno de ensayo de combustión vertical

Aplicación

Apto para pruebas de incendio de puertas y conjuntos de persianas instalados en la abertura de elementos de separación verticales; como puertas con bisagras, puertas de giro, puertas correderas horizontales, puertas correderas verticales,(incluidas las puertas correderas y las puertas seccionales conectadas), ensayo de resistencia al fuego de persianas rodantes, otras puertas correderas, puertas plegables, puertas abatibles, paneles que pueden moverse en la pared.

Cumplimiento de las normas

de conformidad con la norma ISO 3008-2007 "Métodos de ensayo contra incendios de puertas y persianas rodantes" "Métodos de ensayo contra incendios de componentes de edificios Parte I: Requisitos generales de ensayo";de acuerdo con la NFPA "Método de ensayo contra el fuego de puertas de incendio"

Parámetros técnicos

1Composición del instrumento: horno de ensayo de incendio, sistema de medición del flujo de gas, sistema de medición de temperatura y sistema de medición y control de presión.

2Fuego horno de prueba: para horno de prueba vertical, tamaño 3M (largo) x1.2M (profundo) x3M (alto) (se puede personalizar)

3. estructura del horno; el marco de la estructura de acero se utiliza para formar la pared del horno con ladrillo refractario en el centro del marco de la estructura de acero.La parte interior de la pared del horno está hecha de material aislante térmico resistente a altas temperaturas con una densidad superior a 1000 kg/m3El lado exterior está revestido con acero de color, el espesor del material de revestimiento del horno es de 65 mm y la temperatura de ensayo de temperatura en el horno es de hasta 1250 °C.instalado y revestido y probado en nuestra fábricaLas piezas se empaquetan y transportan en el remolque.

4El uso de combustible: gas natural (propiedad del usuario)

Sistema de medición de la temperatura

1. Termocouple en el horno: El horno adopta un tercouple de níquel-cromo-níquel de silicio tipo K con un diámetro de alambre de 2,0 mm de acuerdo con GB/T 16839.1, una carcasa de acero inoxidable resistente al calor con un material resistente al calor en el centro y un extremo caliente.la precisión de la temperatura es < ± 15 °C.

2- medición de la temperatura de la superficie de retroalimentación: un termoparejo de 0,5 mm con un diámetro de 0,2 mm y un diámetro de 12 mm sobre una placa redonda de cobre,de acuerdo con el termopar de silicio de níquel-cromo-níquel de gran tamaño especificado en GB/T16839,.1Se trata de revestimientos de amianto de 30 mm de largo y de 2 mm de ancho y de 2 mm de grosor.

3. Medición de la temperatura media: 8 termopares, adecuados para GB/T7633-2008 y GB/T17428-2009

4- Medición de temperatura máxima: 20 termopares pueden medir la doble puerta con la losa con una anchura máxima de 1200 mm.

5- Termócouple móvil: medido por termómetro infrarrojo

6- Termócopo interno: 4 termocopoles, adecuados para medir la temperatura interna del conducto de ventilación.

7. Medición de la temperatura ambiente: se utiliza un termoparejo revestido con un diámetro de 3,0 mm, que se ajusta al termoparejo de tipo K de níquel-cromo-níquel-silício de gran tamaño especificado en GB/T16839.1.

8Medición de la presión en el horno: sonda de medición en forma de T, con una precisión de medición de ± 2pa.

9Sistema de carga: mediante un sensor de presión para medir

10- Instrumento de medición de la deformación: utilizando un dispositivo electrónico de medición de la deformación

11. sonda de ranura: hecha de acuerdo con la norma GB/T9978.1

12. Boquilla de quema: 8 quemadores de alta velocidad están incrustados en las paredes del horno a ambos lados, 4 en cada lado. Proporciona el calor necesario para calentar el horno.

13. humo de escape: se instalan tres orificios de escape en la pared del horno en el lado posterior de la pared del horno para conectarse al chorro de humo detrás, y el gas de humo en el cuerpo del horno se descarga.Presión de control.

14- Observación del orificio de incendio: hay dos orificios de incendio en la pared lateral posterior del cuerpo del horno para observar la superficie de incendio y la llama de la pieza de ensayo durante el ensayo.

15Dispositivo de carga: adopta un carrito, de 3,5 m de altura y 3,0 m de ancho, compuesto por una carrocería y una plataforma de prueba.que puede moverse en el carrilLa plataforma de ensayo: marco de acero cuadrado de 3,0 m*3,0 m. Durante el ensayo, la plataforma de la pieza de ensayo con la pieza de ensayo se elevó sobre la carrocería del vehículo con un elevador eléctrico.Luego el carro fue empujado a la posición de prueba y fijado, y luego comenzó la prueba.

16. Parte de control eléctrico: software de configuración MCGS y programa PLC utilizando un ordenador industrial integrado incorporado. Incluyendo: interfaz de control principal, interfaz de curva de temperatura del horno,Interfaz de temperatura de la pieza de ensayo, interfaz de registro de historial y interfaz de determinación de parámetros.

17- Superficie del suelo del horno de ensayo: unos 20 metros cuadrados
