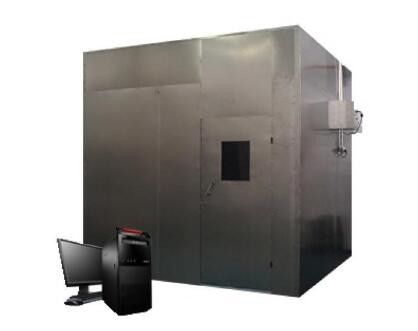

BS 6853 Equipo de ensayo de alambre horizontal, comprobador de densidad de humo de combustión

Aplicación

Tester de densidad de humo de quemado de cables, para determinar la densidad de humo de los cables que arden en condiciones definidas.,el humo que se libera de la combustión con llama o sin combustión con llama,la velocidad de transmisión de la luz del humo se puede utilizar para comparar diferentes cables o juicio está de acuerdo con los requisitos específicos de los medios

Las normas

Se aplicarán los siguientes requisitos:

Especificaciones

1. Cámara de combustión

1.1 Utilizando acero inoxidable SUS304 de 1,5 mm de espesor fijado en el soporte lateral, que constituye toda la cámara de combustión cúbica.

1.2 Dimensiones internas: L3000 * W3000 * H3000 (mm)

1.3 Estructura: la parte delantera con una ventana de observación de vidrio, a ambos lados de la pared con respecto a cada conjunto una ventana de sellado transparente, tamaño: 100 mmx100 mm,de modo que el nivel del dispositivo de medición de la luz a través del haz, el centro de la ventana sellada desde la altura del suelo de 2150mm. La parte inferior de la apertura de un número de agujeros de ventilación, agujeros de ventilación para el 100x500mm (50 centímetros cuadrados)

1.4 La parte inferior tiene seis ruedas y seis ruedas

1.5 El techo está equipado con un ventilador de escape.

2. Sistema óptico de medición

2.1 Fuente de luz: lámpara de halógeno de cuarzo importada, potencia nominal: 100 W Voltagem nominal: 12 V Retorno óptico nominal: 2000 ~ 3000 Lm

2.2 Receptor: La respuesta espectral coincide con el fotómetro de la Comisión Internacional de Iluminación (CIE).

2.3 Instalación: instalada en una longitud de 150 tubos en un extremo y en el otro extremo de la ventana a prueba de polvo, la pared de la tubería es negra brillante, antirreflexión.

2.4 Transmisibilidad de la luz 0% no se transmite la luz, 100% transmisión de la luz sin bloquear completamente la luz.

3. Fuente de fuego estándar

3.1 1.0L de alcohol Fuente de alcohol: 90% de etanol, 4% de metanol, 6% de agua

3.2 Placa de alcohol (barco en llamas): espesor de acero inoxidable 1,0 mm, parte inferior: 210x110 mm, superficie superior: 240x140 mm, altura 80 mm,

3.3 Ubicación de la instalación: placa de alcohol colocada desde el suelo a una altura de 100 mm, para permitir la circulación del aire.

4. Mezcla de humo

El uso de ventiladores de escritorio para fumar en la cámara de combustión distribuida uniformemente.Durante el ensayo el aire fue soplado horizontalmente por el ventilador.

5. Prueba en blanco

El objetivo es ajustar la cámara de combustión para alcanzar la temperatura requerida, la lámpara de alcohol de combustión a la temperatura de la cámara de combustión: 25 ± 5 °C.

6. Dispositivo de medición de la temperatura

En la puerta desde la superficie del suelo a 1,5 metros de altura, a 0,5 metros de la pared con un sensor de temperatura.

7. Accesorios aleatorios

7.1 Contiene un conjunto de software de medición de la transmitancia, puede emitir curvas e informes.

7.2 Incluyendo un ordenador y una impresora: la configuración del ordenador de la marca Lenovo es la siguiente: CPU: E4300 placa base: ASUS P5KPL Memoria: Kingston 2G

7.3 Disco duro 160G Pantalla: Disco óptico LCD de 15 pulgadas: Samsung DVD

7.4 Con sistema de escape de acero inoxidable (usando una fuerte puerta de control de humo y eléctrica como se muestra).

7.5 Coloque el instrumento tamaño recomendado por el laboratorio: 4,5Mx profundidad 4Mx profundidad 4Mx longitud 6m

7.6 Requisitos de temperatura ambiente en el laboratorio: 25 +5 °C

8. Condiciones ambientales de uso

8.1 suelo liso, bien ventilado, no inflamable, explosivo, gases y polvo corrosivos.

8.2 No hay una fuente de radiación electromagnética fuerte cerca.

8.3 Dejar un espacio adecuado de mantenimiento alrededor del equipo.

8.4 Temperatura: entre 5 °C y 30 °C.

8.5 Presión del aire: 86 ~ 106kpa.

8.6 AC220V / 50 Hz.

8.7 Rango de fluctuaciones de voltaje: 220 V ± 10%.

8.8 Rango de fluctuación de frecuencia permitido: 50 Hz ± 1%.

8.9 Se requiere que el usuario configure el interruptor de aire y energía de la capacidad correspondiente en el sitio de instalación, y este interruptor debe ser utilizado por el equipo de forma independiente.

8.10 Cuando el equipo no esté funcionando, la temperatura del ambiente deberá mantenerse dentro de los límites de 0 ~ 45 °C.

¿Qué es un fuego de prueba y por qué es importante?
Las empresas pueden analizar el efecto de una llama directa en un material o producto.materiales de construcción o muebles.
