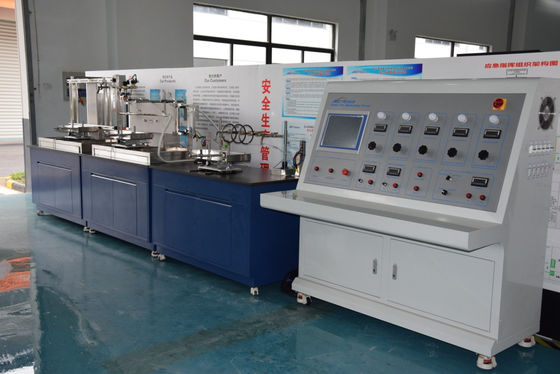

BS 8491 0 - Teste de resistencia al fuego de cables y cables de 200 kPa

Parámetros técnicos

1- diseño separado del banco de ensayo de gas y del banco de ensayo de ensayo, del circuito y de la consola, seguro y fiable;
2El marco de apoyo de la muestra estándar, el anillo de metal y el marco de apoyo están bien conectados a tierra;
3El sistema de gas está compuesto por una válvula reductora de presión, un manómetro de presión, un caudalímetro de masa, un mezclador Venturi y un quemador.
4La válvula de reducción de presión de gas importada proporciona una presión de salida estable de 0,1 MPa ± 3 Pa.
5. medidor de presión importado, que ofrece una pantalla de presión de 0-200 kPa;
6. Métro de caudal de masa importado, con una precisión de ± 1%, repetibilidad < 0,2%Rd.;
7. mezclador de venturi importado, la relación de mezcla es ajustable;
8La norma recomienda el quemador estadounidense AGF, modelo: 1857B;
9Equipado con un dispositivo de calibración de llama, utilizando un termopareja de tipo OMEGA 1.5 mm K estadounidense, el resultado de la calibración se muestra directamente en el software;
10El tiempo de llama puede ser ajustado y cortado automáticamente, sin supervisión humana, con el dispositivo de encendido;
11. El voltaje del transformador es ajustable, puede adaptarse al voltaje de trabajo de diferentes productos y puede proporcionar un voltaje de ensayo suficiente cuando la corriente de ensayo se filtra;
12. Proporcionar 5 voltajes de ensayo, transformadores y fusibles en serie, y proporcionar interruptores para proteger cada circuito de ensayo;
13El circuito de ensayo está conectado en serie con la bombilla, y la alarma de sonido y luz se proporciona para proporcionar instrucciones de juicio intuitivas;
14La norma requiere un dispositivo de pulverización y un dispositivo de impacto mecánico, y el procedimiento de ensayo se controla automáticamente.
15La norma requiere un dispositivo de pulverización y un dispositivo de impacto mecánico, y el procedimiento de ensayo se controla automáticamente.
16. computadora de control táctil industrial de 15 pulgadas, fácil de operar y utilizar;
17- Software operativo estándar, con funciones tales como control de pruebas, registro de datos, procesamiento de datos y salida de informes.

Módulo del equipo principal
1La consola principal, el control eléctrico y el gabinete de control integrado de adquisición de software;
2. La caja de control de pared se utiliza para diferentes métodos de ensayo para elegir diferentes modos;
3. plataforma de ensayo de resistencia al fuego para ensayos de cables de tipo N;
4. plataforma de ensayo integrada de pulverización de percusión resistente al fuego para ensayos de cables NJ;
5Plataforma de prueba integrada de chorro de percusión resistente al fuego para pruebas de cables de tipo NS.

¿Qué es un cable de resistencia al fuego?
La definición de un cable resistente al fuego o calificado para el fuego es un cable que seguirá funcionando en presencia de un incendio.Esto se conoce comúnmente como un cable de integridad de circuito (CI) y tiene una capacidad de fuego de 2 horas. ... Este cable resistente al fuego de 2 horas está diseñado para circuitos de energía de emergencia para bombas de incendios y generadores de emergencia.

¿Qué es una prueba de fuego?

Un ensayo de incendio también puede significar un ensayo ad hoc realizado para recopilar información in oder para comprender un peligro específico, como una configuración de construcción o almacenamiento.
