BS6387 Cable del equipo de ensayo de incendio requerido para mantener la integridad del circuito en condiciones de incendio

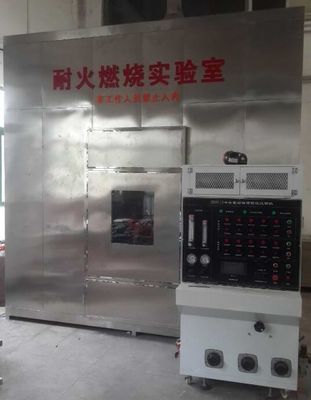

BS6387 Dispositivo de ensayo para cables requeridos para mantener la integridad del circuito en condiciones de incendio

Resumen de las actividades

Este dispositivo de ensayo de resistencia al fuego de los cables requeridos
Para mantener la integridad del circuito en condiciones de fuego.
con una tensión nominal no superior a 600/1 000 V y un diámetro total inferior o igual a:
es igual a 20 mm.

Cumple con la norma BS6387

El ensayo indicado en la presente norma británica es aplicable a cables que tengan dos o más
con un contenido de aluminio superior o igual a 10%, pero no superior a 50%
El ensayo también se realiza con elementos tales como blindaje, pantalla o conductor protector de circuito.
aplicable a cables que tengan un conductor aislado siempre que el cable
El ensayo no es aplicable a:
Cables con un conductor aislado pero sin otro elemento metálico

Composición del equipo

1.Solo prueba de resistencia al fuego

El banco de ensayo de resistencia al fuego incluye la siguiente parte: sistema de soporte de cables, dispositivo de detección continua, fuente de calor.

Sistema de soporte del cable: el cable sujetará las capas de cable lateralmente a través de los clips. La parte central del cable está fijada por dos anillos metálicos (distancia de 300 mm),y el anillo de metal está conectado a tierra a las otras partes metálicas del dispositivoEl dispositivo de soporte del cable se muestra en la Figura 1. Para cables sin diámetro de blindaje inferior a 10 mm, u otros cables que tengan un desplazamiento significativo durante el ensayo, hay 3 anillos metálicos,cada uno fijado en el anillo de metal original de aproximadamente 150 mm.

2Dispositivo de detección continua: deje pasar la corriente a través de todos los núcleos del cable,un transformador con conexión estelar de tres fases o tres transformadores monofásicos (o un transformador monofásico si el ensayo es un cable de un solo núcleo), y hay suficiente capacidad para mantener una corriente de fuga máxima admisible de 3A en la tensión de ensayo.Conecte una lámpara a cada cable central en el otro extremo del cable y aplique una corriente de aproximadamente 0.25A en la tensión nominal del cable.

3Fuente de calor:
1El calor es un quemador de gas tubular de 610 mm de largo que puede suministrar metano y fuego intenso a la fuerza.
2- Medición de la temperatura: se coloca un termómetro de 2 mm de diámetro cerca de la entrada de aire, paralelo al quemador por encima de 75 mm
3Temperatura y tiempo de ensayo de la llama: (véase BS6387 grado de combustión)
A 650 °C ± 40 °C - 3 horas
B 750 °C ± 40 °C - 3 horas
C 950. C ± 40 °C - 3 horas
S 950. C ± 40 °C -20 minutos

4Muestra de cable: la muestra es una sección del producto terminado, de no menos de 1200 mm, y se retiran 100 mm de cubierta y capa de cubierta en ambos extremos.Los cables en los extremos del cable deben estar de acuerdo con las conexiones eléctricas.
5. Tensión de ensayo: 200~1000V ajustable

¿Cuáles son los diferentes tipos dePruebas de fuego?
Pruebas de incendio, como las pruebas de reacción y resistencia al fuego de materiales y estructuras, y las pruebas de rendimiento de componentes y sistemas de extinción de incendios (por ejemplo, extintores y rociadores),de sistemas y cables de detección y alarma, y de sistemas de ventilación de humo y calor.
