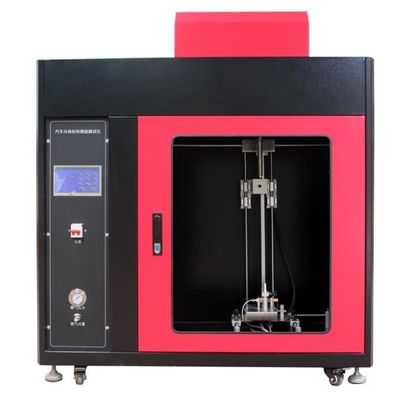

Pruebador de combustión vertical de materiales interiores de automóviles

Pruebador de combustión vertical de materiales interiores de automóviles

Introducción del producto

De acuerdo con la norma GB32086-2015 “Requisitos técnicos y métodos de ensayo para las características de combustión vertical de determinados tipos de materiales interiores de automóviles”,cumple plenamente los requisitos técnicos especificados en la norma nacional GB32086, y es aplicable a las cortinas para los interiores de los automóviles M3 con capacidad para más de 22 pasajeros.no se aplica a los autobuses urbanos con pasajeros de pie.

Parámetros técnicos

1. Control de pantalla táctil por PLC +;
2. El quemador de Bunsen se enciende automáticamente, la llama se puede ajustar arbitrariamente;
3. tiempo de registro T1/T2/T3 9999S;
4. Resolución mínima del temporizador: 0,1 s.
5. El tiempo de aplicación de la llama puede ser preestablecido (tiempo automático); rango de control: 0,1 s-999,9 s; precisión de tiempo 0,1 s, después de alcanzar el tiempo de combustión establecido, el quemador (quemador) de Bunsen vuelve automáticamente;
6. El lado delantero del porta muestras estará orientado hacia la ventana de observación del equipo para facilitar la observación y la combustión de la muestra.
7. Capuchón de humo: (cuadro exterior de pulverización electrostática de chapa laminada en frío);
8. El quemador de Bunsen se inclina automáticamente a 45°;
9. Altura de la llama: 10-100 mm ajustable continuamente;
10. Fuente de alimentación: 220VAC-15% 220VAC+10% 500W (sistema de tres cables monofásico)
11. Dimensiones de las abrazaderas de muestra: La altura del marco es de 560 mm y consta de dos varillas paralelas separadas por 150 mm. Hay una aguja fija que sostiene la muestra en la varilla.El diámetro de la aguja fija no será superior a 2 mm y la longitud será de al menos 27 mm.Para fijar la muestra en la aguja fija y a cierta distancia del marco, debe instalarse cerca de la aguja fija una columna de posicionamiento con un diámetro de 2 mm y una altura de al menos 20 mm.
12. Placa de presión: La placa de presión en forma de U garantiza la planitud vertical de la muestra en el soporte de la muestra.y un grosor de 1.0 ± 0,1 mm. La placa de presión en forma de U debe ser plana y rígida, de un material adecuado, del tamaño del muestreo y de un grosor de 1,0 mm ± 0,1 mm.
13. Lámpara de gas: La lámpara de gas se encuentra debajo de la muestra, en el plano que pasa por la línea vertical central de la muestra y la superficie de la muestra.formando un ángulo de 30° con el plano donde se encuentra la muestra. Se ensaya la parte superior de la lámpara de gas. El borde inferior de la muestra es de 20 mm. Cuando la lámpara de gas se coloca verticalmente, se enciende la lámpara de gas y se ajusta la altura de la llama a 40 mm±2 mm,que es la distancia entre la boca de la boquilla de la lámpara de gas y la punta de la llamaEl diámetro interno de la boquilla de gas es 0,18 + 0,03 0
14. Gas utilizado en lámparas de gas: gas propano industrial, gas butano o gas de petróleo licuado (fornecido por el cliente)
15. Iluminación: Proyector LED 20W × 2

16Parámetros relacionados con la pantalla táctil

1. Tamaño: 7 pulgadas Tamaño efectivo de la pantalla longitud 15,4 cm ancho 8,59 cm
2. Resolución: 800*480
3. Interfaz de comunicación RS232, 3.3V CMOS o TTL, modo puerto serie
4. Capacidad de almacenamiento: 1G
5. Utilice el hardware puro FPGA pantalla del controlador, "cero" tiempo de arranque, potencia para ejecutar
6. Utilizando la arquitectura M3 + FPGA, M3 es responsable del análisis de instrucciones, FPGA se centra en la pantalla TFT, la velocidad y la fiabilidad lideran el mismo programa
7. El controlador principal adopta un procesador de baja energía y entra automáticamente en el modo de ahorro de energía
