16 CFR1633 Probador de emisiones de calor de colchón con dos indicadores

MOQ: 1 unidad
Precio: negotiated
Standard Packaging: caja de madera contrachapada
Delivery Period: 35 días hábiles
Payment Method: T/T
Supply Capacity: 1 unidad/ mes
Details Information
Descripción del producto
Información detallada
Lugar de origen
China.
Nombre de la marca
SKYLINE
Certificación
CE
Número de modelo
Las condiciones de los productos
Colchón:
Aparato de ensayo de encendido
Estándar:
Las demás medidas
Analizador de gas:
Servomex
flujómetro total:
el rango 0-450 mg/s, precisión ± 0,8%rdg + 0,2%F.S.)
Control de flujo de gas calibrado:
el rango es de 0 a 7 g/s, la precisión es ± 0,8%rdg + 0,2%F.S.)
rotámetro:
un rango de 0 a 1,5 L/min
Resaltar:

Pruebador de emisiones de calor del colchón

,

16 CFR1633 Probador de emisiones de calor

,

16 CFR1633 Equipo de ensayo de inflamabilidad

Descripción del producto

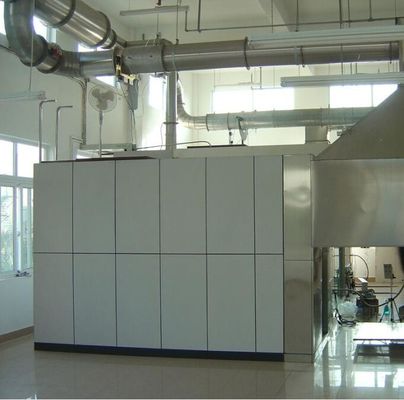

16 CFR1633 Probador de emisiones de calor del colchón



Introducción del producto

Para limitar la propagación de la llama en el colchón o el conjunto de colchones, se deben establecer dos indicadores:el colchón o colchón más alto durante el tiempo de prueba de 30 minutos La liberación máxima de calor no debe exceder de 200 kilovatios (kW), y la liberación total de calor no deberá exceder de 15 megajulios (MJ) durante los primeros 10 minutos del ensayo.





Configuración de parámetros

  1. Sistema de regulación del flujo de gases de combustión
Indicador el artículo Técnica y especificación
1.1 Capó de escape Instalado directamente sobre la abertura de la cámara de ensayo de combustión, a 1,8 a 2,0 metros sobre el suelo, el tamaño del fondo es de 2440*2440 mm, la altura es de 1000 mm y el material es SS304;
1.2 Homixador de gases de combustión Instalación y el capó de recogida de humo en forma de cono directamente encima, el tamaño es de 900*900*900mm, dos placas de acero inoxidable 900*500 están instaladas en el interior,y un lado está abierto con una abertura φ400 para conectarse al tubo, el material es SS304
1.3 Tubo de escape de humo φ es de 400 mm, longitud 5000 mm, compuesto por varias secciones, conectadas por una brida y un anillo de sellado resistente a altas temperaturas, ambos extremos están instalados con un dispositivo de ecualización de gases de combustión, material SS304;
1.4 Ventilador de escape Ventilador de escape centrífugo, el tanque interior está hecho de acero inoxidable, puede soportar gases de combustión de alta temperatura no menos de 300 ° C, y el volumen de aire se ajusta sin pasos por el convertidor de frecuencia
El sistema de escape de humo es suficiente para todo el humo generado por el ensayo de combustión del teléfono móvil y la capacidad de escape de humo no es inferior a 8000 m3/h;
2. Sección de medición completa
2.1 Sección de medición integral Una sección de tubería de acero inoxidable con una longitud de 2155 mm y un diámetro de 400 mm, hecha de SS304, está equipada con sensores tales como presión, temperatura, trayectoria de la luz y muestreo;
2.2 Dispositivo de detección de presión La sonda bidireccional, hecha de acero inoxidable, está instalada en el centro de la tubería,y las cámaras delantera y trasera están conectadas al sensor de diferencia de presión a través del tubo de PTFE para detectar la diferencia de presión en la tubería;
El sensor de presión diferencial se instalará en el soporte de la sección de medición integral para garantizar que la lectura de la presión diferencial tenga un retraso corto y ninguna pérdida,y el tiempo de respuesta del T90 es inferior a 3 segundos
Sensor de presión, rango de 0 a 2000 Pa, precisión ± 5 Pa;
2.3 Dispositivo de detección de temperatura Adoptar un termoparejo americano Omega, de 0,5 mm de diámetro, termoparejo blindado de aislamiento tipo K que cumpla con los requisitos de la CEI;
Rango de 0 a 1000 °C, precisión de 0,1 °C
2.4 Dispositivo de medición de la trayectoria óptica

El sistema de atenuación óptica es un tipo de luz incandescente que se instala en la sección de medición integral con un conector flexible e incluye los siguientes dispositivos:La lámpara es una lámpara incandescente y se utiliza a una temperatura de color de (2900±100) KLa fuente de alimentación es una corriente continua estable y el rango de fluctuación de la corriente está dentro del ± 0,5% (incluida la temperatura, la estabilidad a corto y largo plazo);

El sistema de lentes se utiliza para condensar la luz en un haz paralelo con un diámetro de al menos 20 mm.El orificio emisor de luz de la fotocélula debe estar situado en el punto focal de la lente frente a ella., y su diámetro (d) debe depender de la distancia focal (f) de la lente de modo que d/f sea inferior a 0.04;

Detector y sonda de fotodiodo de silicio importado, cámara de fotodetección tiene una estabilidad lineal del 0,1%, rango de medición de 10 bits,la sensibilidad de distribución espectral del fotodiodo de silicio es consistente con la CIE (curva de iluminación), y la función estándar V ((γ) puede alcanzar una precisión de al menos ± 5%;

El tiempo de respuesta del 90% del sistema de atenuación óptica no exceda de 3 s.
2.5 Dispositivo de recogida de muestras de gas El tubo de ensayo de muestreo por perforación de tubos, fabricado en SS304, tiene un diseño desmontable para facilitar la eliminación de los carburos acumulados en el tubo de muestreo y reducir el tiempo de demora del sistema.
2. Gas y su sistema de control
3.1 El quemador El quemador especial en T para la quema de colchones está compuesto por quemadores principales y laterales, está instalado en un carrito móvil y está equipado con pesas y pies estándar.La altura de la cabeza del quemador en T es ajustable y el material es SS304;
3.2 Dispositivo de encendido Se adopta el método de encendido con llama abierta de larga duración, es posible el encendido remoto, es seguro y la tasa de éxito de encendido no es inferior al 99%;
Las cabezas de combustión principales y laterales están equipadas con un dispositivo de ignición de larga llama abierta y el dispositivo está equipado con un tubo de suministro de gas por separado,que no afecte el caudal de la cabeza de combustión y pueda ajustarse individualmente mediante una válvula de aguja;
Equipados con un dispositivo de encendido por chispa para encender una llama abierta de larga duración, sin encendido manual, seguro y control remoto;
3.3 Control del caudal de gas de la cabeza de combustión Los quemadores principales y laterales están respectivamente equipados con medidores de caudal de masa para controlar el caudal de propano.
Adopte el caudalímetro de masa Alicat estadounidense, el medio es el propano, rango 0-450 mg/s, precisión ±(0,8%rdg+0,2%F.S.), tiempo de respuesta 0,1 s;
El flujo de gas se controla por software y el tiempo de llama se controla automáticamente.
3.4 Quentadores de arena calibrados Quentadores de arena calibrados
Equipado con un dispositivo de encendido de llama abierta larga y un dispositivo de encendido de chispa eléctrica, es posible el encendido remoto, seguro y con una alta tasa de éxito;
3.5 Control de flujo de gas calibrado Utilizando el caudalímetro de masa Alicat estadounidense, el medio es el propano, el rango es de 0-7 g/s, la precisión es ±(0,8%rdg+0,2%F.S.), el tiempo de respuesta es de 0,1 s y la llama de calibración máxima es de 300kw;
El flujo de gas de calibración se controla mediante un software que puede controlar automáticamente la fuente de llama de calibración escalonada con una potencia de 75 kW/160 kW;
3.6 Sistema de control utilizar el PLC Omron para controlar el flujo de gas, equipado con un dispositivo de corte de gas, seguro y fiable;
Configuración separada de la caja de control de gas, segura y conveniente para su operación y mantenimiento;
  1. Sistema de tratamiento de gases de combustión
4.1 Filtración de gases de combustión

Equipado con un dispositivo de filtro de tres etapas, filtración a largo plazo del polvo en el gas de combustión:

El filtro grueso de fibra de vidrio de primer grado, filtra las grandes partículas de carburos en el gas de combustión, y el material del filtro se puede reemplazar rápidamente;

El filtro americano Parker de segunda clase, el elemento filtro es PTFE, la precisión es de 2μm, y el elemento filtro se puede quitar y reemplazar rápidamente;

Filtración por membrana de PTFE en tres etapas, con una precisión de 0,5 μm, cortando eficazmente la humedad;
4.2 Trampa fría Tipo de bomba de compresión trampa de frío, capacidad de enfriamiento 320 KJ/h, precisión de control de temperatura 0,1°C, cambio estático 0,1K, arranque automático y libre de mantenimiento
4.3 Captura de vapor Desagüe automáticamente el agua de refrigeración generada por la trampa de frío, sin necesidad de mantenimiento;
4.4 Columna de secado Se utiliza para secar el vapor de agua residual en el gas de la muestra, puede desmontarse rápidamente y reemplazarse con el medio de secado
4.5 Bomba de muestreo La bomba de muestreo al vacío alemana KNF, con una capacidad de muestreo de 16L/min, puede producir continuamente una presión de muestreo de 50KPa, con alta estanqueidad al aire, bajo ruido y baja vibración
4.6 El rotómetro Importa un rotómetro con un rango de 0-1.5 L/min, que puede estabilizar el flujo de gas de la muestra de salida y reducir el error de medición causado por la fluctuación del flujo de gas;
3Sistema de análisis de la concentración de gas
5.1 Analisador de gases (Servomex)

Analista de O2 importado, análisis paramagnético de la concentración de O2, rango de medición del 0 al 21%, precisión del 0,01%, tiempo de respuesta no superior a 12 segundos, deriva del analizador y ruido no superior a 100 ppm en 30 minutos;

Desviación lineal: ≤ 1%F.S.;

La capacidad de repetición: ≤ 0,5 F.S.

No hay lluvia flotante: ≤ 1% F.S./7D.

Tiempo de arranque: ≤ 30 min.
Analista de CO/CO2 importado, análisis de concentración de CO/CO2 de tipo IR, rango de medición CO: 0-1%, exactitud 0,01%, CO2: 0-10%, exactitud 0,01%, y tiempo de respuesta no superior a 12 s.
3Sistema de adquisición de datos
6.1 Modulo de adquisición

Usando el módulo de adquisición de Advantech,

La precisión de recogida de la concentración de gas es de 100×10-6;

La precisión de recogida de la temperatura es de 0,1°C;

La precisión de recogida de la diferencia de presión es de 0,1 Pa;

La precisión de adquisición del tiempo es de 0,1 s;

Las demás señales son del 0,1% del valor de salida a escala completa;
6.2 recogida de datos

El sistema registrará y almacenará los siguientes datos al menos cada 3 segundos:

la diferencia de presión de la sonda bidireccional, Pa;

Temperatura del tubo, K;

Concentración de O2, en %;

Concentración de CO, en %;

Concentración de CO2, en %;

Flujo masivo de propano, mg/s

Tiempo, s
7. Software de operación estándar
El software operativo estándar incluye las siguientes funciones:
7.1 Monitoreo del estado del sistema Leer el estado y el valor de la señal de cada sensor del sistema;
7.2 Calibración del sensor Calibración del sensor para la temperatura, la presión del viento, la trayectoria de la luz, el análisis de la concentración, etc.
7.3 Calibración del sistema 16CFR1633 Procedimiento estándar de calibración de los pasos del sistema
7.4 Procedimiento de funcionamiento estándar Procedimiento de funcionamiento estándar 16CFR1633
7.5 Revisión del informe Informe de ensayo de acceso a datos en bruto y exportación
7. Otros equipos auxiliares
7.1 Marco de ensayo por muestra Soldado por acero de ángulo de 38 mm, tamaño 1900*990*115mm
7.2 Herramientas de localización 1 Se utiliza para confirmar la posición vertical del colchón y el marco de ensayo, el material es SS304
7.3 Herramientas de localización 2 Se utiliza para confirmar la distancia entre la cabeza de combustión y el colchón, hecho de aleación de aluminio
7.4 VCR Video del examen de admisión
7.5 Escala de fuerza de tracción Se utiliza para confirmar la fuerza ejercida por la cabeza de combustión principal sobre la superficie del colchón
7.6 PC de escritorio El ordenador industrial AdvanTech y la interfaz integrada de adquisición de datos mejoran la estabilidad del funcionamiento del sistema.
